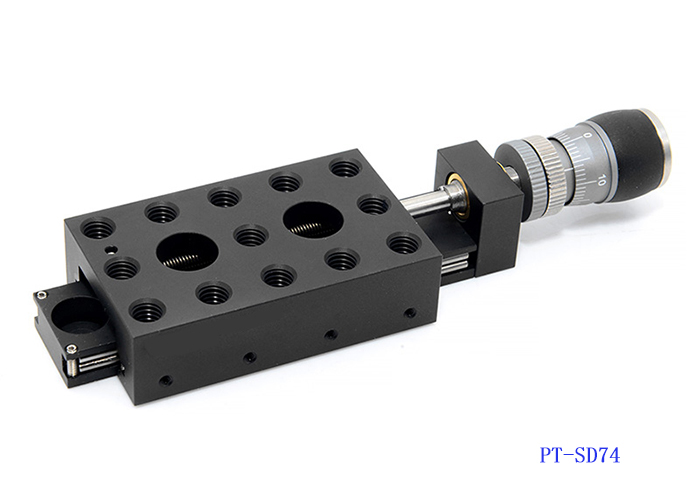

高精度手動平移臺PT-SD73/PT-SD74

產品特點

1、模塊化設計便于將位移臺組合成XY和XYZ配置;

2、提供配測微頭或差分調節器的裝配選擇;

3、PT-SD73位移臺行程有13mm,分度為10μm;

4、PT-SD74位移臺的行程有8mm,粗調每轉一圈移動0.35mm,精調分度2μm;

5、15個M6螺紋安裝孔。

這款單軸位移臺具有硬化鋼線性軸承，以便精確運動并延長使用壽命。位移臺預配測微頭或差分調節器做驅動器，每個位移臺面上有15處M6螺孔和底部具有2處06.0mm沉頭孔,用戶可用M6帽頭螺絲將其安裝到面包板或光學平臺上。

單軸位移臺臺面總行程為25mm。而PT-SD73配置了SM13測微頭驅動器,該測微頭的行程有13mm,分度為10μm。而對于需要更高分辨率的應用搭建，還提供帶差分調節器的PT-SD74位移臺，粗調可通過調節器上的手?jǐn)Q螺絲鎖定，可調行程8mm,粗調每轉-圈移動0.35mm, 差動精調分度精度2μm。

除了做單軸位移臺使用，模塊化的外觀設計，方便2個位移臺疊交裝配組合成XY軸位移臺。如要搭建XYZ配置的位移臺，則需搭配直角轉接件。
